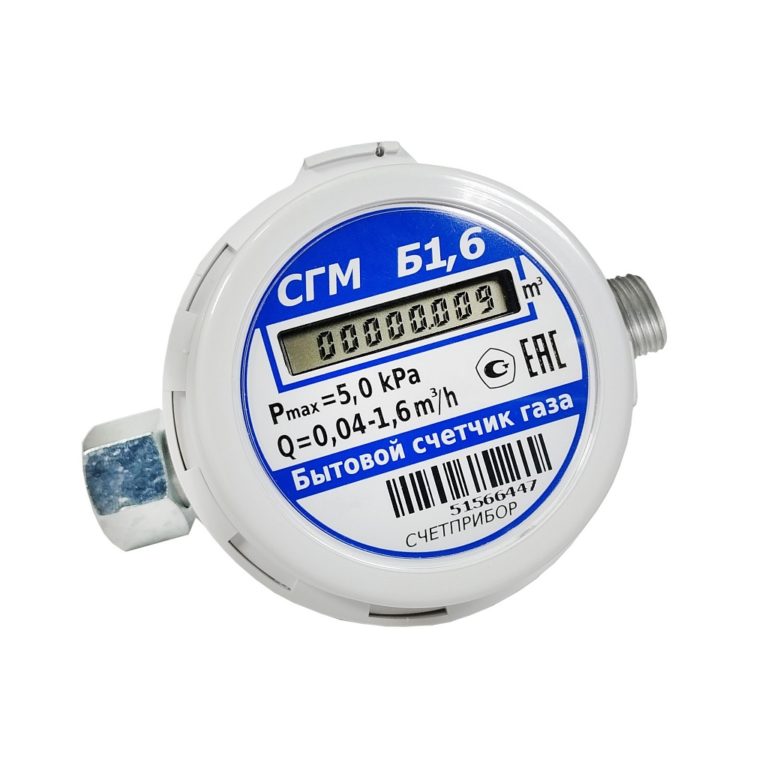

Счетчик газа СГМ 1,6 (СГМБ1,6) г.Орел

анный счётчик имеет дополнительно пломбируемый батарейный отсек с отдельной крышкой для удобства замены элемента питания. В качестве элемента питания используется литиевая батарея LiSOC12 ER14505 с номинальным напряжением 3,6 В. Срок службы батареи не менее 12 лет. Принцип действия счетчика основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Метод измерений основан на измерении объема газа, прошедшего через струйный генератор счетчика. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный величине объема газа, прошедшего через счетчик. Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счетчик объема газа и регистрируется с нарастающим итогом. Счётчик состоит из: - преобразователя расхода газа - струйного генератора и пьезоэлемента; - аналого-цифрового блока; - элемента питания; - корпуса счетчика с присоединительными патрубками. Счетное устройство счётчика представляет собой 9-ти символьный жидкокристаллический индикатор (ЖКИ), на дисплее которого отображается значение измеренного объема газа с точностью до 0,001 м3 Монтаж счетчика производится как в горизонтальном, так и в вертикальном положении (поворот аналогово-цифрового блока на 350*) Счётчик надежен ввиду отсутствия движущихся механических частей; Быстрота монтажа (не требуется газосварочных работ).
